Nabízíme komplexní vypracování elektročásti a systému řízení SW a HW lisu stávajícího, či nového na zkoušení pružin a pružnic s tiskem výstupních protokolů včetně grafu dle UIC 821 a 822 za respektování následujících technických parametrů.
Zařízení umožňuje zkoušení pružnic dle předpisu V20/5 a následných předpisů. Svými technickými parametry splňuje normu ČSN 250251 a umožní zkoušení pružin a pružnic dle UIC 821 a 822.
| max.zkušební síla | 195 000 N |
| šířka pružnice | 90 - 120 mm |
| délka pružnice | 500 - 1880 mm |
| výška pružnice | 400 mm |
| max.zkušební síla | 500 - 100 000 N |
| max. vnější průměr vinutí | 285 mm |
| max. volná délka | 450 mm |
1. Vypracovat projekt elektro pro lis s výše uvedenými parametry. Bude-li to možné, specifikovat úpravu elektročásti stávajícího lisu, aby mohl zkoušení pružinicí (pružin) provádět.
2. Po schválení pojektové dokumentace provést realizaci projektového řešení v členění:
2.1 Zrealizovat řídící počítač, včetně jeho vyzbrojení
2.2 Provést zapojení silnoproudých obvodů, včetně zapojení elektrohydraulických prvků
2.3 Provést zapojení sdělovacích obvodů
3. Vypracovat systémový projekt na zkoušení pružin a pružnic dle platných metodik UIC.
4. Vypracovat technologický SW pro řízení lisu.
5. Vypracovat obslužný a vyhodnocovací SW pro protokoly.
6. Zaškolit obsluhu lisu.

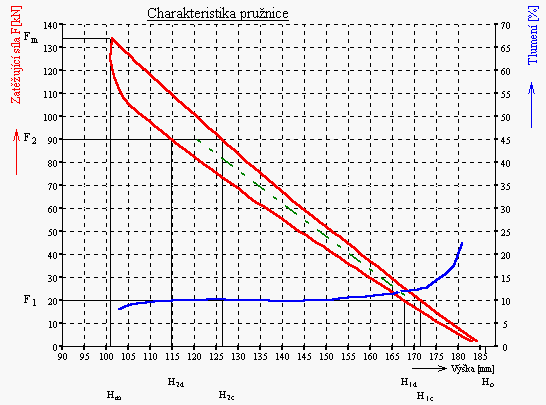

Postup vlastního zkoušení pružnice (pružiny) probíhá automatizovaně podle technologického postupu pomocí obslužného programu v řídícím počítači. Technologické postupy jsou vytvořeny ve spolupráci s technologem. Je v nich pro každý typ pružnice (pružiny) definováno max. zatěžovací síla, výška nezatížené pružnice (pružiny), body zatěžovací charakteristiky podle výkresu atd. (Lze vytvořit i více postupů pro jednu pružinu). Výsledky se vytisknou ve formě protokolu. Pro pružnice a pružiny používané Českými drahami s.o. jsou tyto protokoly schváleny GŘ ČD.
